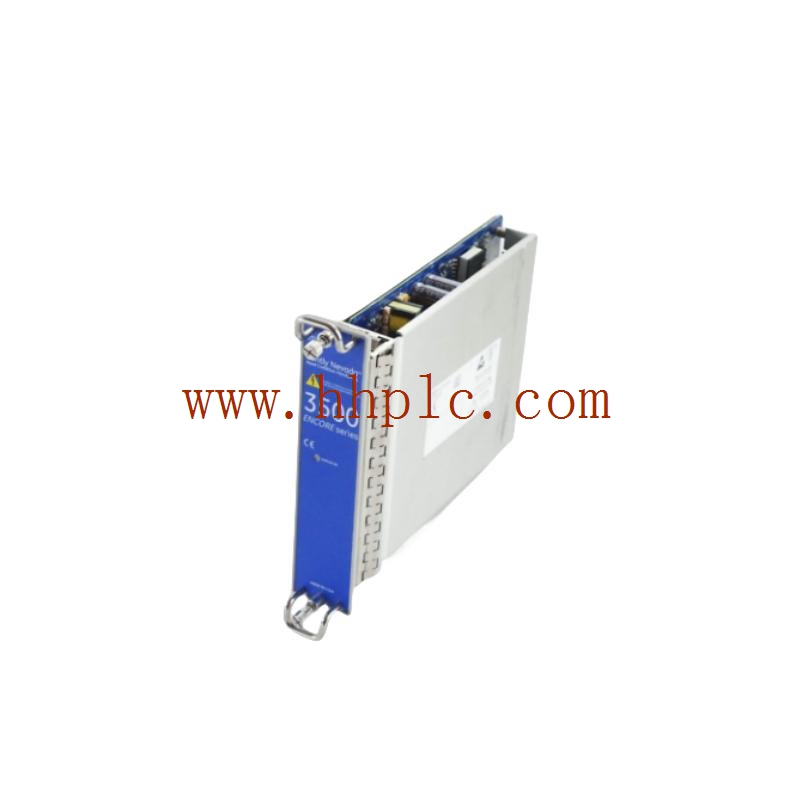

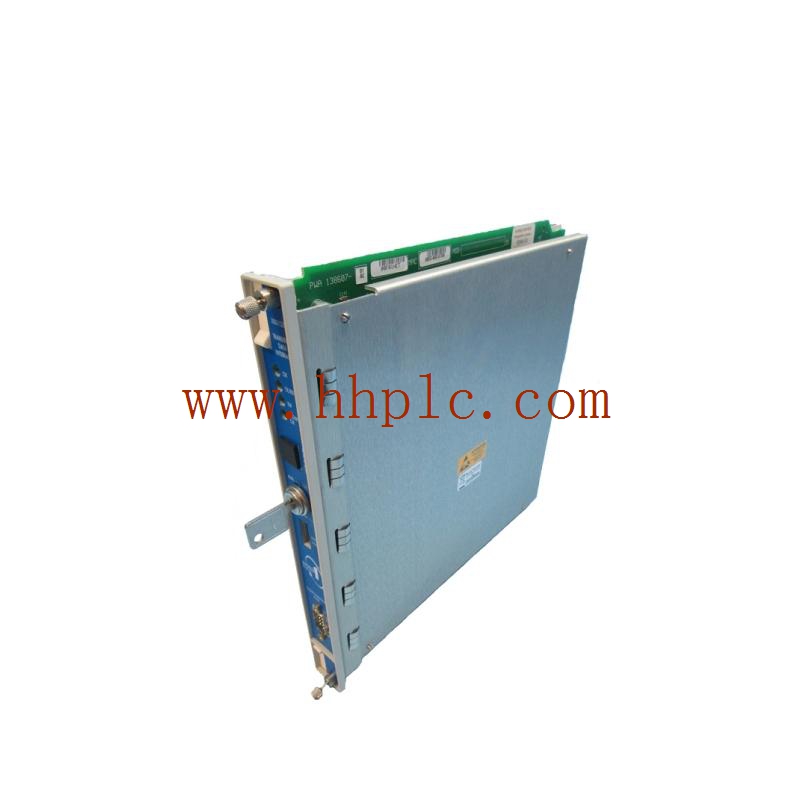

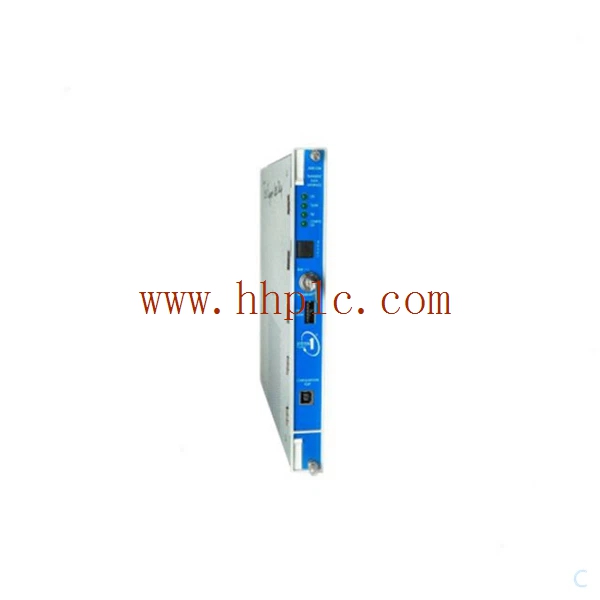

Bently Nevada 149369-01 3500/25 增强型键相模块是一种用于机械监控系统的专用设备，可提供键相信号。以下是其功能、规格和订购信息的详细信息：

描述：

• 该模块接收来自接近探头或磁性拾音器的输入信号，并将其转换为数字键相信号。

• 键相信号指示旋转轴上的特定标记何时与键相传感器对齐。

• 该系统在正常配置中最多可接受四个键相信号，在配对配置中最多可接受八个键相信号。

• 键相信号对于精确定时测量至关重要，包括轴转速和矢量参数（如 1X 振动幅度和相位）。

增强功能：

• 增强型键相模块在之前的设计上进行了改进，具有扩展的信号处理能力。

• 它保持与遗留系统的现有 Keyphasor 模块的向后兼容性。

• 较旧的 Keyphasor 模块 (PWA 125792-01) 被较新的149369-01模块取代。

配置：

• 在三重模块化冗余 (TMR) 应用中，两个键相模块用于提供主键相信号和辅助键相信号。

• 对于具有四个以上键相输入的系统，可以进行配对配置，从而允许四个主要输入通道和四个备用输入通道。

隔离键相 I/O 模块：

• 专为与多个设备并行连接并需要与其他系统隔离的键相信号而设计。

• 适用于附加外部电源的磁拾取应用。

• 请注意，该模块主要测量轴速度，与非隔离版本相比，它引入了稍高的相移。

增强的产品特性：

• 提供从每匝多事件输入生成每匝一次事件信号的功能。

• 支持现场可升级固件。

• 提供资产管理数据报告。

规格（选定）：

• 功耗：典型值 3.2 瓦。

• 输入信号范围：+0.8 V 至 -21.0 V（非隔离 I/O 模块）或 +5V 至 -11V（隔离 I/O 模块）。

• 输入阻抗：最小 21.8 kΩ。

• 输入范围：1 至 1,200,000 cpm（0.017 至 20 kHz）。

• 输出范围：1 至 99,999 cpm（0.017 至 1667 Hz）。

• 输出阻抗：504 Ω 最大缓冲输出阻抗。

• 键相传感器电源：-24 Vdc，每通道最大电流 40 mA。

• 工作温度：-30°C 至 +65°C（-22°F 至 +150°F）。

环境限制：

• 工作温度范围取决于内部屏障 I/O 模块或键相 I/O 模块的使用。

合规性和认证：

• 符合 EMC 标准和电气安全标准。

• 经认证可用于危险区域。

物理尺寸（主模块）：

• 高 x 宽 x 深：119.9 毫米 x 24.4 毫米 x 256.5 毫米。

• 重量：0.34 千克（0.76 磅）。

机架空间要求：

• 主模块：1个半高前置插槽。

• I/O 模块：1 个全高后插槽。

订购注意事项：

• 根据通道数量、I/O 模块类型和机构批准要求，可以提供不同的选项。

• 外部端子块和电缆可能需要单独订购。

•


•
