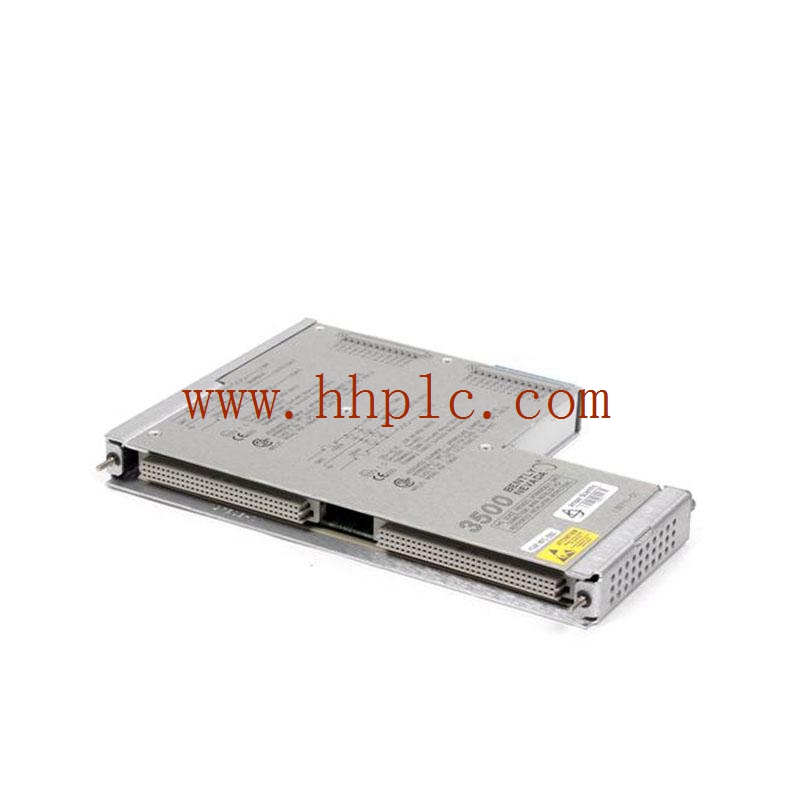

Bently Nevada 3500/92 136180-01 通信网关模块提供广泛的通信功能，可将机架监控值和状态与过程控制和自动化系统集成。它支持以太网 TCP/IP 和串行 (RS232/RS422/RS485) 通信，从而实现无缝集成。该模块有助于与 3500 机架配置软件和数据采集软件进行以太网通信，并支持各种协议：

• Modicon® Modbus® 协议（通过串行通信）

• Modbus/TCP 协议（TCP/IP 以太网通信）

• 专有的 Bently Nevada 协议（用于与 3500 机架配置和数据采集软件通信）

到 3500/92 的以太网连接是通过 RJ45 实现 10BASE-T 星形配置以太网网络。 3500/92 保留了原始 3500/90 的通信接口、协议和功能，但主值 Modbus 寄存器除外。相反，3500/92 具有可配置的 Modbus 寄存器实用程序，提供与原始主值 Modbus 寄存器相同的功能。

规格：

输入：功耗：Modbus RS232/RS422 I/O 模块的典型功耗为 5.0 瓦，Modbus RS485 I/O 模块的典型功耗为 5.6 瓦。数据类型：从各种机架模块收集数据，包括比例值、状态和警报。更新时间：数据收集速率因机架配置而异，但一般在 1 秒以内。

输出：前面板 LED：

• OK LED：指示 3500/92 正常运行。

• TX/RX LED：指示与机架中其他模块的通信。

协议：

• BNC 主机协议：通过以太网 TCP/IP 与 3500 配置软件和数据采集软件进行通信。

• Modbus®：基于AEG Modicon PI-MBUS-300参考手册，使用RTU传输模式。

• 以太网通讯链路：符合IEEE802.3的10Mbps以太网，支持以太网TCP/IP帧和Modbus/TCP。

• 连接：用于 10BASE-T 以太网布线的 RJ-45（电话插孔样式）。

环境限制：主模块工作温度：-30°C 至 +65°C（-22°F 至 +150°F）。主模块存储温度：-40°C 至 +85°C（-40°F 至 +185°F）。湿度：95%，无凝结。

I/O 模块：工作温度：0°C 至 +65°C（+32°F 至 +150°F）。存储温度：-40°C 至 +85°C（-40°F 至 +185°F）。湿度：95%，无凝结。
