交流接触器的外观与结构解析

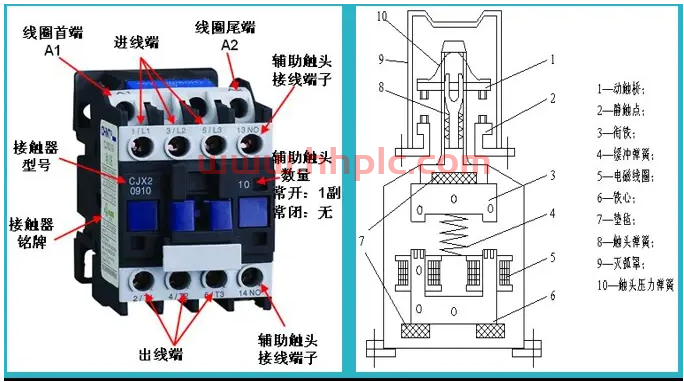

如图1所示，这就是交流接触器的基本模样。它主要由以下四个部分构成：

图1   CJ10-20型交流接触器

1. 灭弧罩；2. 触点压力弹簧片；3. 主触点；4. 反作用弹簧；5. 线圈；6. 短路环；7. 静铁心；8. 弹簧；9. 动铁心；10. 辅助常开触点；11. 辅助常闭触点。

深入剖析交流接触器的内部构造

（1）电磁机构：它由线圈、动铁心（衔铁）和静铁心组成，主要作用是将电磁能转换为机械能，产生电磁吸力，从而驱动触点动作。

（2）触点系统：包括主触点和辅助触点。主触点负责通断主电路，一般有三对常开触点。辅助触点则用于控制电路，起到电气联锁的作用，通常有常开、常闭各两对。

（3）灭弧装置：10A以上的接触器都会配备灭弧装置。小容量接触器通常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。而大容量接触器则采用纵缝灭弧罩及栅片灭弧。

（4）其他部件：包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。

交流接触器的工作原理

当线圈通电后，在铁芯中会产生磁通及电磁吸力。这个电磁吸力能够克服弹簧的反力，使得衔铁吸合，进而驱动触点机构动作，常闭触点打开，常开触点闭合，实现互锁或接通线路。当线圈失电或两端电压显著降低时，电磁吸力小于弹簧反力，衔铁就会释放，触点机构复位，断开线路或解除互锁。

直流接触器的结构与原理

直流接触器的结构和工作原理与交流接触器大体相同，都是由电磁机构、触点系统和灭弧装置等部分组成。但由于直流电弧比交流电弧更难熄灭，所以直流接触器通常会采用磁吹式灭弧装置来灭弧。
