继电器电路与PLC梯形图的逻辑运算奥秘

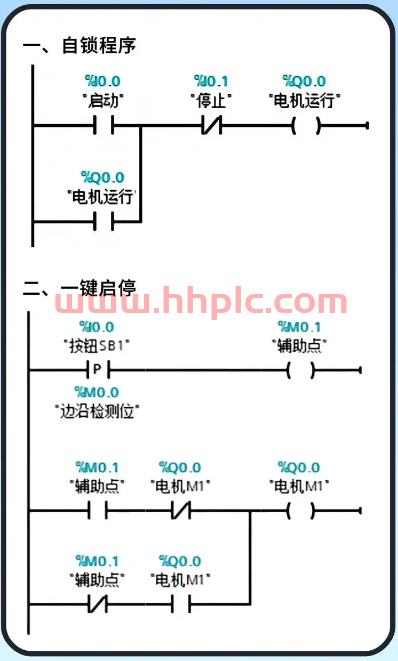

你知道吗？继电器电路或PLC的梯形图可是实现开关量逻辑运算的小能手。就像图1-4展示的那样，PLC梯形图中的编程元件（比如输出继电器和辅助继电器）一旦线圈“通电”，它们的常开触点就会闭合，常闭触点则会断开，这就是所谓的1状态。反之，线圈“断电”时，常开触点断开，常闭触点闭合，这就是0状态。

输入输出逻辑变量的“与”、“或”、“非”秘密

再来看看A、B这两个输入逻辑变量，以及M这个输出逻辑变量。它们之间的逻辑关系可有意思了，就像表1.1展示的那样，可以进行“与”、“或”、“非”运算。继电器电路或梯形图里的触点串联就是“与”运算，并联就是“或”运算，用常闭触点控制线圈则是“非”运算，是不是很神奇？（见图1-4）

KM=(SBI+KM)·SB2·FR

在这个公式里，加号代表逻辑或，乘号代表逻辑与，上画线表示“非”运算。这些逻辑运算可是工控行业中不可或缺的基础知识
