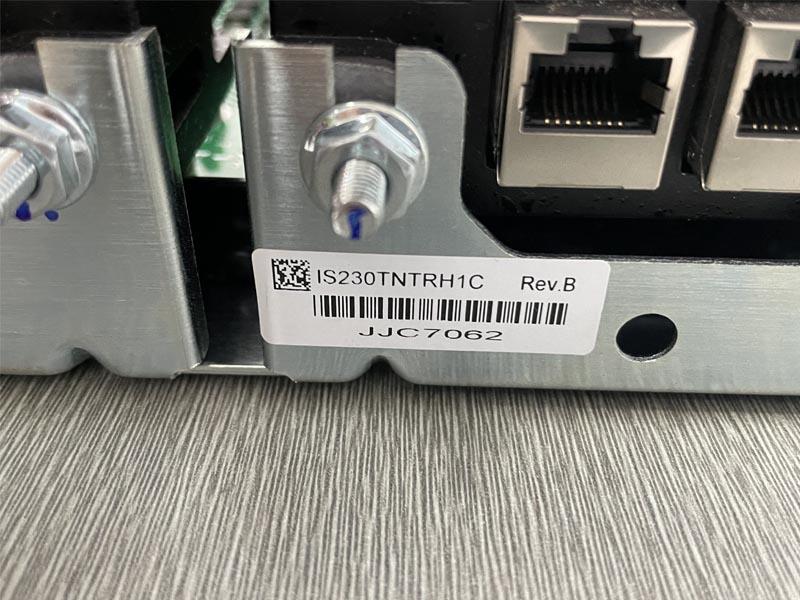

IS230TNTRH1C GE PRIMARY PROTECT DIN RAIL Assy 详解

IS230TNTRH1C，这是来自GE Mark VIe系列的PRIM PROTECT DIN RAIL模块，专为工业控制领域量身打造。

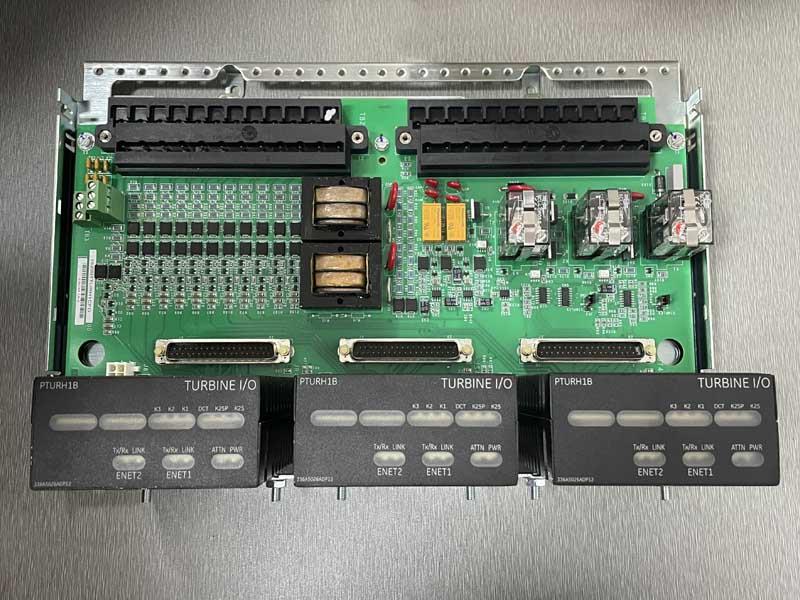

产品组合内容

IS230TNTRH1C套装包括以下组件：

• 3 x IS220PTURH1B 主机涡轮保护（PTUR）包

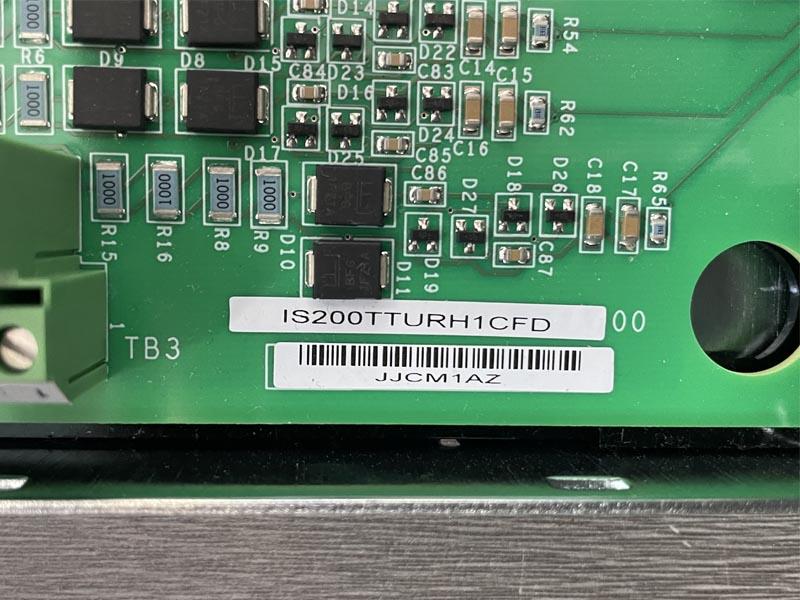

• 1 x IS200TTURH1C 终端板

IS220PTURH1B 功能特点

IS220PTURH1B 提供了在1个或2个I/O以太网与涡轮控制终端板之间的电气接口。该包装包含一个与所有Mark* Vle分布式I/O包通用的处理器板，一个特定于涡轮控制功能的板，以及一个模拟采集子板。该包装插入TTURH1C终端板，并处理四个速度传感器输入、母线和发电机电压输入、轴电压和电流信号、八个火焰传感器，以及输出到主断路器。输入通过双RJ45以太网连接器和一个三脚电源输入。输出通过一个DC-62引脚连接器，直接与相关终端板连接器连接。通过指示LED灯提供视觉诊断，而本地诊断串行通信则通过一个红外端口进行。

IS220PTURH1B 安装方式

IS220PTURH1B 直接安装到Mark Vle TTURH1C终端板上。这个TMR（三重模块冗余）能力的终端板具有三个DC-62引脚连接器用于I/O包，如果只安装了一个PTUR，也可以以单重模式使用。PTUR直接支持所有这些连接。

Mark* Vle 控制系统

Mark* Vle 控制系统是一个灵活的平台，适用于多种应用。其架构能够为各种大型工业应用提供独特的工程解决方案。它具备高速、网络化输入输出（I/O），适用于单重、双重和三重模块冗余（TMR）系统。该系统使用行业标准以太网通信，用于I/O、控制器以及与操作员和维护站以及第三方系统的监督接口。ControlsT*软件套件，其中包含Toolboxs'T*应用程序软件，与Mark控制和相关系统一起使用，用于编程、配置、趋势分析和诊断分析。它为控制器和工厂级别提供了质量、时间一致的数据，以便有效管理控制系统设备。

Mark VleS 安全控制器与I/O

Mark VleS 安全控制器和I/O可以独立运行，也可以与Mark Vle控制器的其余部分集成，用于符合IEC 61508的安全关键应用。它还使用ControlST来简化维护，同时保留一套独特的认证硬件和软件块。ToolboxS'T提供了一种锁定或解锁Mark Vles安全控制器进行配置和安全仪表功能（SlF）编程的方法。

产品图片
