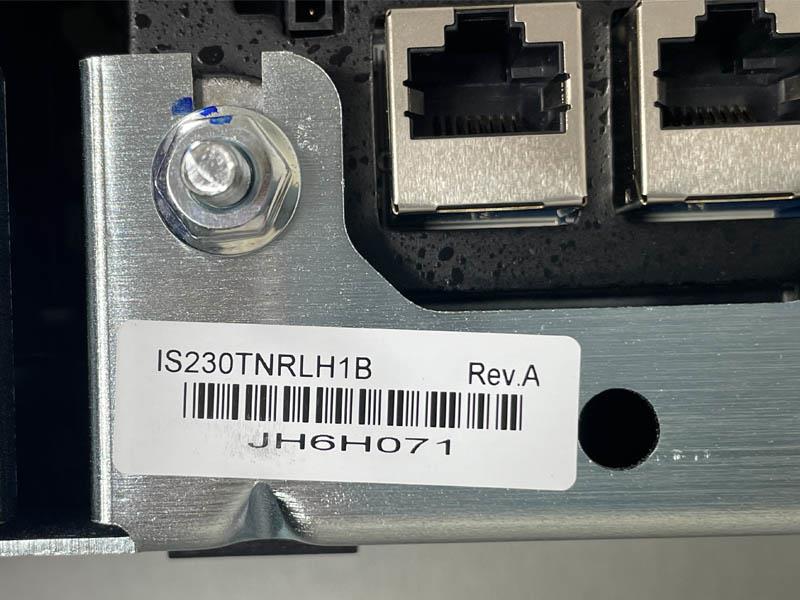

GE IS230TNRLH1B轨道模块

GE IS230TNRLH1B LAY OUT DIN RAIL MODULE IS220PDOAH1B 配合 IS200TRLYH1B

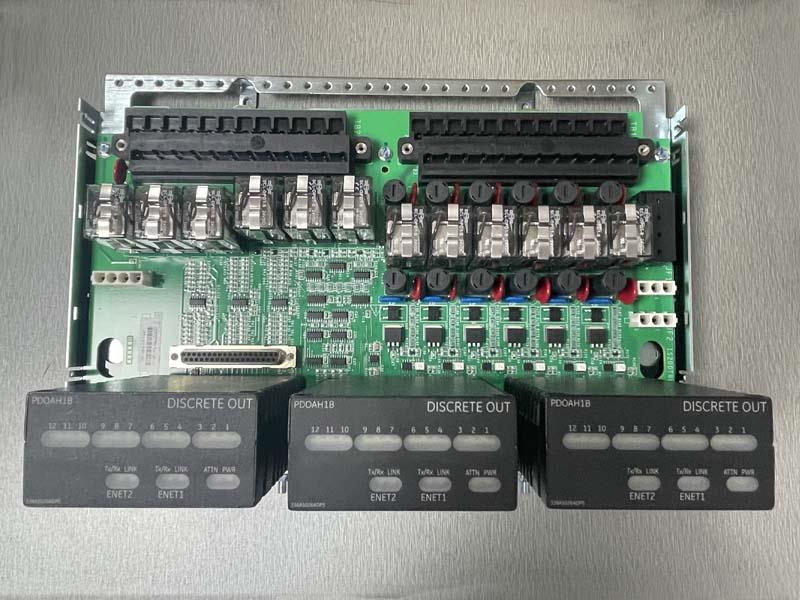

IS230TNRLH1B，这是来自GE MKVIe系列的LAY OUT DIN轨道模块组件。它的包装内含：
- 3 x IS220PDOAH1B 离散输出包
- 1 x IS200TRLYH1B 离散输出终端板，带有线圈感应

IS220PDOAH1B：连接网络与输出终端板的桥梁

IS220PDOAH1B 为我们提供了一座桥梁，它连接了I/O以太网与离散输出终端板。这个I/O包内置了BPPx处理器板和专用于离散输出功能的采集板。IS220PDOAH1B 能够控制多达12个继电器，并接受特定终端板的反馈。电磁继电器（配合类型为TRLYHIB、C、D和F的终端板）和固态继电器（配合类型为TRLYH#E的终端板）任您选择。
IS220PDOAH1B 的尺寸为：
- 高度：8.26厘米
- 宽度：4.19厘米
- 深度：12.1厘米

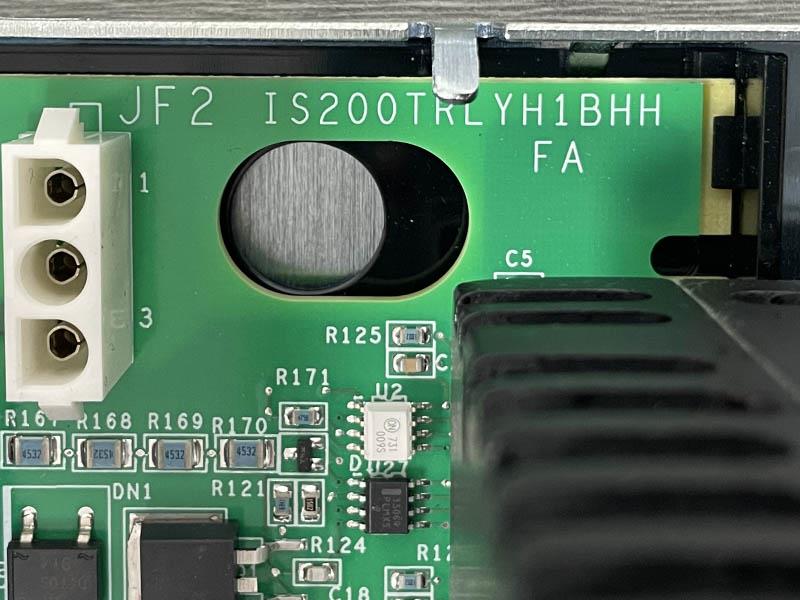

IS200TRLYH1B：功能强大的继电器终端板

IS200TRLYH1B 拥有12个插拔式磁性继电器。前六个继电器电路可通过跳线设置为干接点、Form-C接触输出，或驱动外部螺线管。标准的125V直流或115/230V交流电源，或者可选的24V直流电源，带有独立跳线选择的保险丝和板上抑制，可用于现场螺线管电源。接下来的五个继电器（7-11）为未供电的隔离Form-C接触。第12个输出是一个隔离的Form-C接触，用于特殊应用，如点火变压器。

常见问题解答

IS220PDOAH1B 与 IS220PDOAH1A 的区别是什么？

PDOAH1A 包含的是BPPB处理器板，而PDOAH1B 则包含功能兼容的BPPC处理器板，后者在ControlST*软件套件V04.04及以后的版本中得到支持。IS220PDOAH1B 的环境温度评级为-40至70°C（-40至158°F），而IS220PDOAH1A 的环境温度评级为-30至65°C（-22至149°F）。

IS230TNRLH1B 模块的规格参数是什么？

- 继电器通道数：12个继电器（根据终端板的不同类型而不同）
- 继电器和线圈监控：12个继电器/线圈监控，3个保险丝状态反馈，多路复用到6个保险丝读取状态
- I/O包响应时间：从以太网命令到输出的时间大约为6毫秒
- 事件顺序报告：每个继电器都可以配置为在事件顺序（SOE）记录中报告操作
