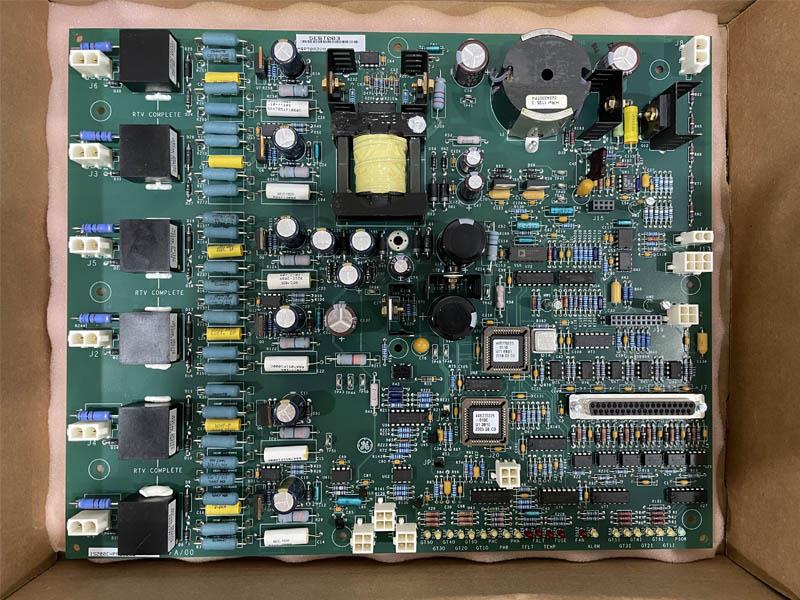

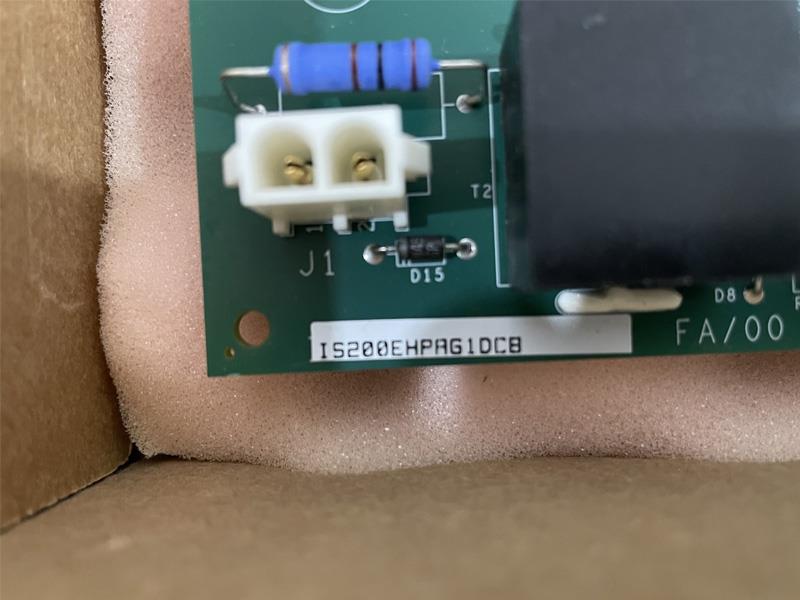

深入了解 GE IS200EHPAG1DAB 门脉冲放大器

作为 GE EX21000 系列门脉冲放大器的一员，IS200EHPAG1DAB（适用于100mm系统）肩负着连接控制单元与功率桥的重要任务。这款电路板接收来自控制器内 ESEL 板的门指令，并为六个 SCR（硅控整流器）产生门触发脉冲。除此之外，它还担任着电流导通反馈、桥接气流以及温度监控的接口角色。

精准控制 SCR 的核心组件

IS200EHPAG1DAB 门脉冲放大器直接控制 SCR，确保信号的精准传递与执行，这对于整个系统的稳定运行至关重要。

温度与气流监测，保障系统安全

该设备采用 RTD（电阻温度检测器）来监测桥接温度，并在异常情况下发出警报。此外，还有传感器通过风扇旋转来监测桥接处的冷却气流。在一些仅限于励磁控制改造的应用中，励磁设备可能具备接收安装在 SCR 散热器组件上的两个热动开关的反馈信号的功能。一个热动开关在报警温度（170°F 或 76°C）时开启，另一个在故障温度（190°F 或 87°C）时开启。这些开关连接到 EGPA 板，可能需要改造以适应现有的桥接设备。如果任一开关开启，将产生桥接过温警报；如果两个开关都开启，则会触发故障并发出跳闸信号。

通过上述介绍，我们可以看出 IS200EHPAG1DAB 不仅仅是一个放大器，它是保障系统稳定运行的重要一环。无论是从性能参数还是安全监测方面，它都展现出了卓越的品质和可靠性。
