探索GE IS220PVIBH1AL振动I/O包的强大功能

GE公司生产的IS220PVIBH1AL，隶属于Mark Vie系列的振动I/O包，是一款集本地处理器和数据采集板于一体的监测模块。这款模块，我们简称它为PVIB，可以安装在TVBA终端板上，支持单重或三重模块冗余，根据您的需求提供灵活的选择。

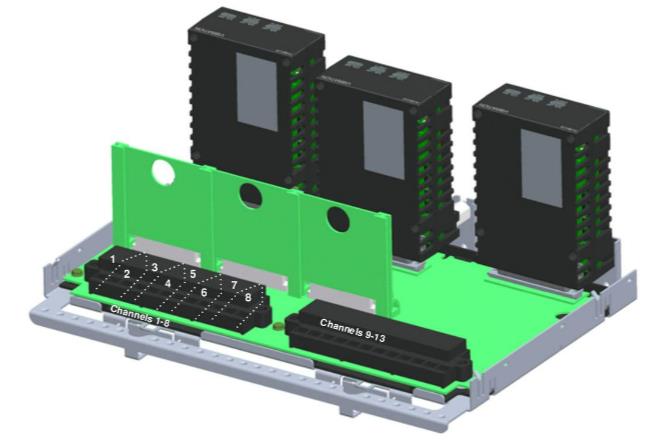

TVBA终端板的独特设计

TVBA终端板配备了两个24点的屏障型终端块，能够接纳两根3.0平方毫米（#12AWG）的导线，且具有300伏的绝缘性能，支持使用开口销或环形螺母。此外，还提供了固定夹具，方便裸导线的终结。信号在终端块与I/O包之间的传输，得到了被动抑制电路和电磁干扰保护的双重保障。

PVIB模块的监测能力

PVIB能够监测13个传感器，并且可以根据特定的通道配置和PVIB处理器类型灵活地混合传感器类型。I/O包配备了两个RJ-45以太网接口，一个3-pin电源输入，以及一个直接连接到TVBA终端板的DC-37引脚连接器。通过指示LED灯，可以进行视觉诊断。

混合TMR配置的特殊要求

IS220PVIBH1A可以在TMR模块上混合使用。在这种混合TMR配置中，所有三个I/O包都必须升级到固件版本5.01或更高。此外，由于固件版本5.01引入了额外的GAP12功能，需要手动步骤来纠正一些现有的配置。

详细规格参数

订购零件号：请联系最近的GE销售或服务中心，或授权的GE销售代表。

• 输入信号带宽：1150赫兹

• 通道数量：支持13个传感器输入

• 缓冲输出（仅限TVBAH2A和TVBAH2B）：信号至GE Bently Nevada 3500系统的振幅精度为0.1%

• 当使用地震探头时，输出增加-11伏直流偏置（+5%）

• 在接口速度计时，至少吸收3毫安电流

• 探头电源：从-28伏直流总线上的-24伏直流，由WNPS子板提供

• 每个探头供电都限制在每传感器12毫安的负载

• 开路检测：定义为端子上的间隙电压大于1.0伏（对于接近、加速度、键相器和CDM BN），大于-1.0伏（对于速度计），小于-1.0伏（对于CDM PCB），小于-3.0伏（对于地震）

• 共模电压：至少5伏直流

• CMRR在50/60赫兹：-50分贝

• 尺寸：高8.26厘米 x 宽4.19厘米 x 深12.1厘米（3.25英寸 x 1.65英寸 x 4.78英寸）

• 技术：表面贴装

• 机箱环境评级：-40至70摄氏度（-40至158华氏度）
