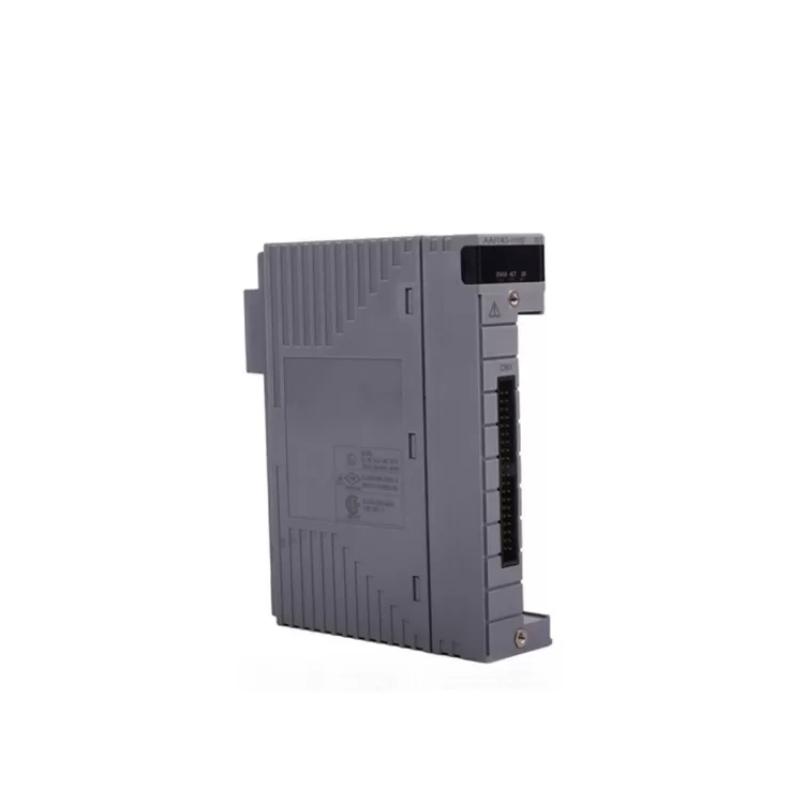

横河电机AAI143-S00是一款16通道模拟输入模块，设计用于横河电机的CENTUM VP和CENTUM CS分布式控制系统（DCS）。它接受来自现场变送器的 4 至 20 mA 直流信号，并将其转换为数字信号，供 DCS 控制器处理。

AAI143-S00 是一个非隔离模块，这意味着输入和输出电路之间没有电气隔离。这使得它适用于现场变送器由与DCS控制器相同的电源供电的应用。

特征：

1. 双冗余配置：模块可配置双冗余配置，提高系统可靠性。


2. 烧毁检测：该模块可以检测现场变送器中的烧毁情况并产生报警信号。


3. 输入滤波：该模块具有内置输入滤波器，可减少对输入信号的噪声和干扰。




应用：

1. 石油和天然气生产


2. 化学加工


3. 发电


4. 纸浆和造纸业


5. 食品和饮料加工


6. 制药


7. 水和废水处理


8. 楼宇自动化

横河电机AAI143-S00模拟量输入模块规格：

• 类型：标准型

• 0：始终为 0

• 0：基本型

• 输入通道数：16，隔离

• 输入信号：4 至 20 mA

• 允许输入电流：24 mA

• 耐压：输入和系统之间：1500 V AC，持续 1 分钟

• 输入电阻：

• 开机：270 Ω （20 mA） 至 350 Ω （4 mA）

• 关机：500 kΩ 或更大

• 精度：±16 μA

• 数据更新周期：10 ms

• 发射器电源：19.0V以上（20mA时）、25.5V以下（0mA时）（输出电流限制：25mA）

• 2 线或 4 线变送器的设置：通过设置引脚为每个通道

• 环境温度变化引起的漂移：±16 μA/10 °C

• 最大电流消耗：230 mA （5 V DC）、540 mA （24 V DC）

• 对外沟通：压力夹端子、MIL 连接器电缆、专用电缆 （KS1）

• 尺寸：13*3*13cm

• 重量：0.2kg
